Instalar un diferencial tipo B no consiste solo en sustituir un diferencial convencional en el cuadro. La elección afecta a la detección de corrientes residuales con componente continua, a la continuidad de servicio y a la coordinación de toda la instalación. En aplicaciones con electrónica de potencia, un modelo incorrecto puede dejar de detectar determinados defectos o provocar disparos que no responden a una avería real.
El diferencial tipo B está diseñado para detectar corrientes diferenciales alternas, pulsantes y continuas lisas dentro de su rango de funcionamiento especificado. Por eso se utiliza en circuitos donde pueden aparecer fugas de corriente continua procedentes de variadores, rectificadores, inversores, máquinas con control electrónico o infraestructuras de recarga de vehículo eléctrico. Antes de instalarlo, hay que validar tanto la carga conectada como las exigencias del fabricante y la normativa aplicable al proyecto.
Cuándo se necesita un diferencial tipo B
La presencia de electrónica de potencia no obliga automáticamente a montar un tipo B. La clave es determinar si el equipo puede generar una corriente residual continua lisa superior al umbral que podría afectar al funcionamiento de un diferencial tipo A situado aguas arriba.
En puntos de recarga de vehículo eléctrico, por ejemplo, puede ser válido un diferencial tipo A si el propio cargador incorpora detección de corriente continua de 6 mA mediante un dispositivo RDC-DD conforme a su aplicación. Si esa protección no está integrada, no está certificada o el fabricante exige protección externa de tipo B, el tipo B pasa a ser la solución adecuada.
También es habitual encontrar esta necesidad en variadores de frecuencia, ascensores, bombas con regulación electrónica, maquinaria industrial, sistemas UPS, equipos de soldadura y determinadas instalaciones fotovoltaicas o de almacenamiento. No conviene generalizar: en inversores y equipos de automatización, el manual técnico del fabricante define el tipo de protección admisible y, en muchos casos, su sensibilidad y selectividad.
Qué comprobar antes de instalar un diferencial tipo B
El tipo B debe seleccionarse como una parte coordinada del cuadro, no como un elemento aislado. El primer dato es la sensibilidad nominal, expresada en mA. Un diferencial de 30 mA se utiliza normalmente como protección adicional de las personas en circuitos finales, siempre que el diseño de la instalación y la aplicación lo requieran. Las sensibilidades de 100 mA o 300 mA se emplean en otros planteamientos de protección, como selectividad o protección frente a incendios, pero no sustituyen automáticamente la protección adicional de 30 mA.
La intensidad nominal debe ser igual o superior a la corriente prevista del circuito y estar correctamente coordinada con el magnetotérmico, los conductores y la protección contra cortocircuitos. Un diferencial de 40 A no protege por sí solo frente a sobrecargas o cortocircuitos: esa función corresponde al magnetotérmico o al sistema de protección asociado.
También hay que elegir el número de polos. Para una línea monofásica con neutro se emplea normalmente un 2P. Para cargas trifásicas con neutro, la opción habitual es un 4P. En instalaciones trifásicas sin neutro, la configuración dependerá del esquema de red, del equipo conectado y de las instrucciones del fabricante. Seleccionar un aparato de cuatro polos solo porque el cuadro sea trifásico, sin revisar cómo se distribuye el neutro, es un error frecuente.
Antes de pedir la referencia, revise estos cuatro puntos técnicos:
- Corriente nominal, sensibilidad y curva de disparo exigidas por el circuito.
- Número de polos, tensión de empleo y esquema de conexión de la carga.
- Capacidad de soportar las corrientes de fuga y la frecuencia asociadas al equipo electrónico.
- Coordinación con protecciones aguas arriba y aguas abajo, incluida la selectividad cuando existan varios diferenciales.
Preparación del cuadro y seguridad de trabajo
La intervención debe realizarla personal cualificado, con el circuito desconectado, bloqueado frente a reconexiones y verificado sin tensión mediante el procedimiento de trabajo aplicable. No basta con bajar el interruptor general y confiar en su posición. Hay que identificar correctamente la alimentación, las salidas, los neutros y cualquier posible alimentación auxiliar, grupo electrógeno, sistema fotovoltaico o retorno que pueda mantener tensión en el cuadro.
Antes de desmontar el diferencial existente, documente el estado del cuadro. Una fotografía, el etiquetado de conductores y la comprobación del esquema evitan cruces de neutro al volver a cablear. En instalaciones con varios diferenciales, cada neutro debe permanecer asociado exclusivamente a su propio circuito diferencial. Un neutro compartido entre grupos distintos genera disparos intempestivos o impide verificar correctamente la protección.
Compruebe además el espacio disponible en carril DIN, la sección de los conductores, el par de apriete indicado por el fabricante y la capacidad de los peines de alimentación. Si el nuevo aparato tiene una arquitectura de bornes distinta, no fuerce puentes ni reutilice conexiones que no estén previstas para ese modelo.

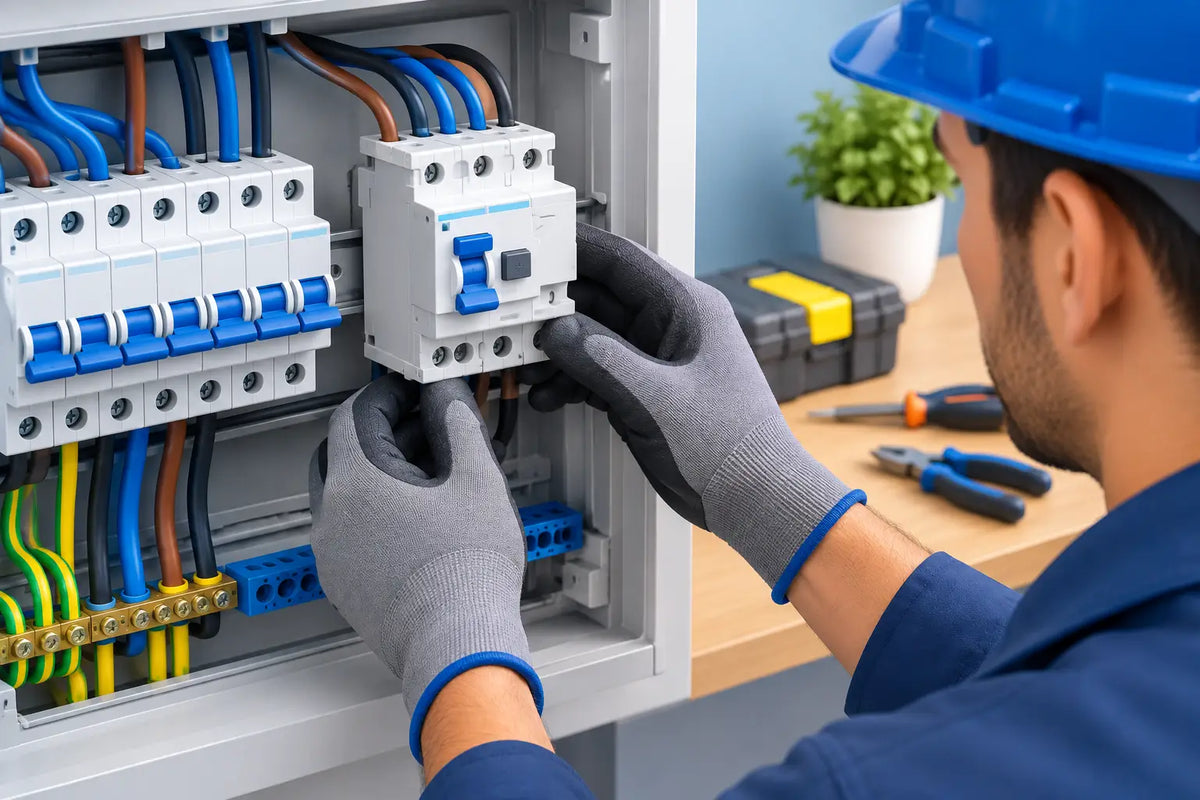

Conexionado correcto del diferencial tipo B
El esquema de bornes del fabricante tiene prioridad sobre cualquier criterio habitual de montaje. Algunos diferenciales admiten alimentación por la parte superior o inferior, mientras que otros especifican una entrada concreta. Respetar esa disposición facilita el funcionamiento del circuito de prueba y mantiene la identificación clara en el cuadro.
La fase o fases y el neutro que alimentan la carga deben atravesar el mismo diferencial. El conductor de protección no debe pasar por el dispositivo ni conectarse a la barra de neutro. Su recorrido debe mantenerse hacia la barra de tierra correspondiente. Si se conecta el neutro de salida a una barra común utilizada por otros circuitos, el diferencial medirá un desequilibrio y podrá disparar sin que exista una fuga real en la carga protegida.
En un circuito trifásico de cuatro hilos, las tres fases y el neutro deben entrar y salir por los polos previstos. La ausencia de neutro en la carga no autoriza a improvisar puentes o dejar conexiones sin analizar: hay que seguir el esquema del equipo y la configuración definida en proyecto.
Después de insertar los conductores pelados a la longitud indicada, apriete cada borne con el par recomendado. Un apriete insuficiente provoca calentamientos y caídas de tensión; uno excesivo puede dañar el conductor o el borne. Revise que no queden hilos sueltos, especialmente en conductores flexibles sin puntera adecuada.
Pruebas tras la instalación
Una vez terminado el montaje, la puesta en servicio no debe limitarse a pulsar el botón de prueba. Ese botón confirma que el mecanismo de disparo puede actuar, pero no sustituye las verificaciones instrumentales de una instalación profesional.
Con un comprobador adecuado, mida el tiempo y la corriente de disparo conforme a la sensibilidad nominal del diferencial y al procedimiento de ensayo aplicable. Verifique además la continuidad del conductor de protección, el aislamiento, la polaridad cuando corresponda y la impedancia del bucle de defecto según el esquema de conexión a tierra. Los valores deben quedar registrados en la documentación de la instalación o en el parte de mantenimiento.
Tras energizar el circuito, ponga en marcha la carga real. En un cargador de vehículo eléctrico, una bomba con variador o una máquina industrial, la prueba útil es observar el comportamiento con el equipo funcionando en sus condiciones normales. Si aparecen disparos, no anule la protección ni aumente la sensibilidad sin diagnóstico. Hay que medir la fuga permanente, localizar posibles neutros mezclados, revisar filtros EMC y confirmar que el tipo de diferencial se ajusta al equipo.
Errores que encarecen una instalación
El error más común es montar un tipo B por precaución sin comprobar la solución exigida por el fabricante. Puede elevar el coste del cuadro sin aportar una mejora real si la carga incorpora detección de corriente continua homologada y admite un tipo A. El error contrario es más serio: instalar un tipo A en una aplicación que puede inyectar corriente continua lisa sin la detección complementaria requerida.
También generan incidencias la falta de selectividad entre diferenciales, el uso de una sensibilidad inadecuada para el circuito y la suma de fugas de múltiples equipos electrónicos bajo un único aparato. Cuando hay varias cargas con filtros EMC, dividir circuitos puede ser más eficaz que cambiar a un diferencial de mayor sensibilidad.
En Bogas Electronics, la referencia debe elegirse por tipología, polos, amperaje, sensibilidad y aplicación real. Verificar estos datos antes de comprar evita devoluciones, tiempos de parada y cambios de cuadro innecesarios.
Un diferencial tipo B bien seleccionado protege sin convertirse en una fuente de disparos y mantenimiento. La mejor decisión no es la más cara ni la más habitual: es la que coincide con el equipo conectado, el diseño del circuito y las verificaciones que la instalación necesita.
