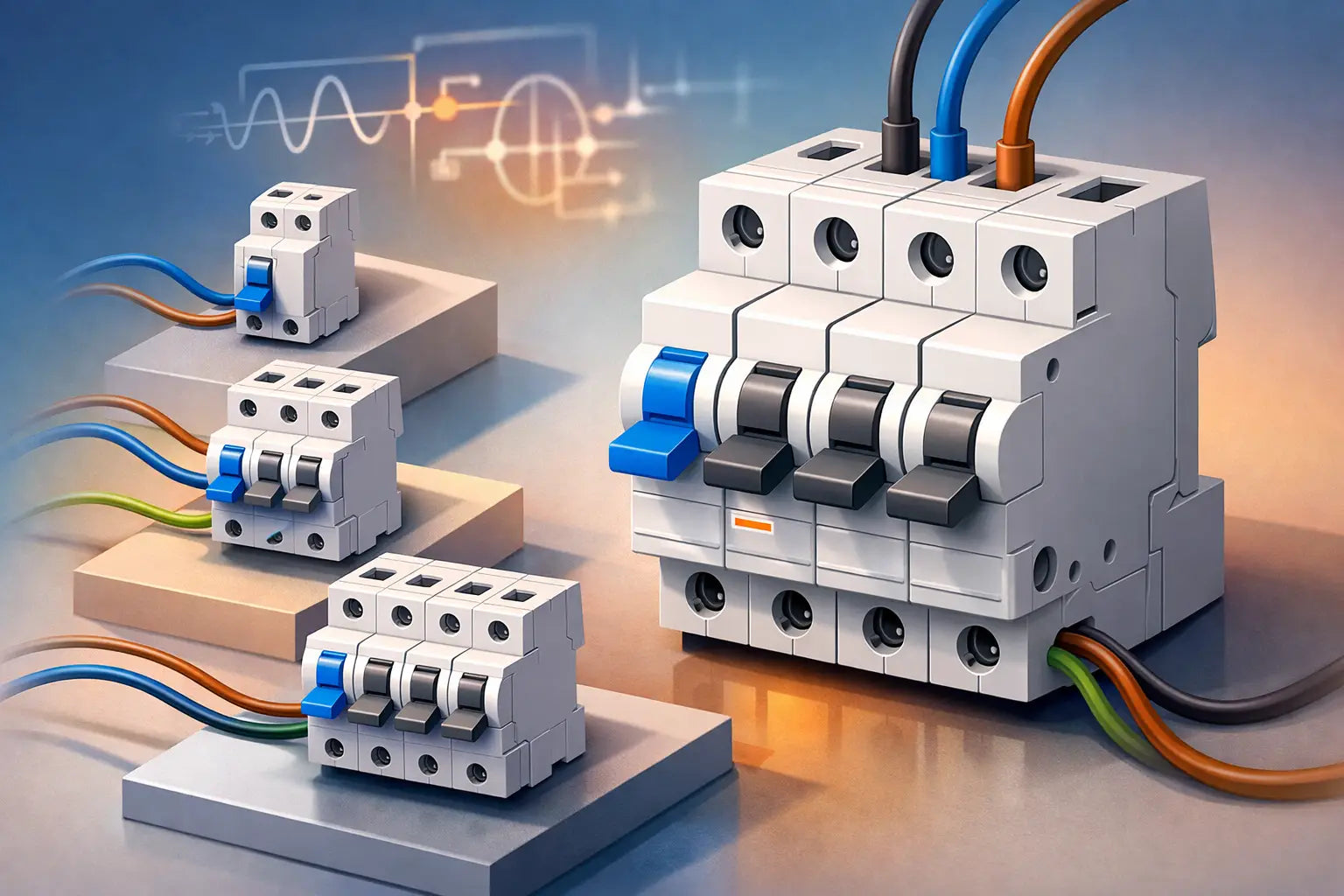

La duda sobre cuántos polos necesita un diferencial aparece al sustituir una protección o al montar un cuadro nuevo. La respuesta no depende del amperaje ni de que el diferencial sea de 30 mA: depende, ante todo, de cuántos conductores activos tenga que controlar la línea. En una instalación monofásica habitual se utiliza un diferencial de 2 polos. En una instalación trifásica con neutro, lo normal es un diferencial de 4 polos.
Elegir un número de polos incorrecto puede impedir una desconexión adecuada, provocar disparos difíciles de diagnosticar o dejar una instalación fuera del criterio de montaje definido para el equipo. Por eso conviene separar esta decisión de otras especificaciones como la clase AC, A, F o B, la inmunización SI, la selectividad o la función de rearme automático.
Cuántos polos necesita un diferencial según la red
Un interruptor diferencial compara la corriente que entra y sale por los conductores activos que atraviesan su núcleo de medida. Si detecta una diferencia superior a su sensibilidad nominal, por ejemplo 30 mA, abre el circuito. Para que esa medición sea correcta, todos los conductores activos de ese circuito deben pasar por el diferencial. El conductor de protección, PE o tierra, nunca debe pasar por él.
En términos prácticos, el número de polos se elige según la configuración de alimentación:
- Para red monofásica de fase y neutro, se instala normalmente un diferencial de 2P.
- Para red trifásica de tres fases y neutro, se instala un diferencial de 4P.
- Para redes trifásicas sin neutro, la solución puede ser un diferencial de 3 polos o un modelo de 4 polos configurado conforme a las instrucciones del fabricante, si está previsto para esa aplicación.
- En instalaciones especiales, como determinadas redes IT, grupos electrógenos, inversores o cuadros con cambios de fuente, hay que revisar el esquema de conexión completo antes de decidir los polos.
Diferencial de 2 polos: aplicación monofásica
El diferencial de 2 polos es el formato habitual en viviendas, pequeños comercios, oficinas y circuitos monofásicos de 230 V. Conecta y desconecta fase y neutro, y ambos conductores participan en la detección de fugas.
Es la opción adecuada para un cuadro monofásico convencional con una entrada de fase y neutro, o para una línea monofásica independiente dentro de un cuadro de mayor tamaño. Por ejemplo, un circuito destinado a alumbrado, tomas de corriente, climatización monofásica o electrodomésticos puede quedar protegido por un diferencial 2P, siempre que su corriente nominal, sensibilidad y tipo sean los adecuados.
Conviene distinguir entre la denominación comercial 2P y los equipos 1P+N. Ambos pueden utilizarse en instalaciones monofásicas, pero su construcción y capacidad de corte por polo pueden variar según el fabricante. Un modelo 1P+N suele proteger y maniobrar la fase, mientras que el neutro se desconecta mecánicamente. Un 2P puede ofrecer corte en ambos polos con características diferentes. Para una sustitución, no se debe asumir equivalencia sin comprobar la ficha técnica, el poder de corte asociado y el esquema de conexión del aparato.
El error más común en monofásica es reutilizar un neutro compartido entre circuitos que están bajo diferenciales distintos. Aunque el aparato sea de 2 polos correcto, ese cruce de neutros genera disparos intempestivos o comportamientos anómalos. Cada diferencial debe tener su propia barra de neutros aguas abajo.
Qué no define que sea 2P
Un diferencial de 2 polos puede ser de 25 A, 40 A, 63 A o una intensidad superior. También puede ser de tipo AC, tipo A, tipo F o tipo B, estándar, superinmunizado o auto rearmable. Ninguna de esas características transforma una instalación monofásica en trifásica ni cambia el número de polos necesario.
La intensidad nominal debe soportar la corriente prevista y coordinarse con la protección general o el magnetotérmico situado aguas arriba. La sensibilidad se elige por el objetivo de protección, siendo 30 mA la sensibilidad habitual para protección adicional de personas en muchos circuitos finales. La clase se selecciona según la forma de la corriente residual que pueda generar la carga.
Diferencial de 4 polos: aplicación trifásica con neutro
Un diferencial de 4 polos se emplea habitualmente en redes trifásicas de 400/230 V con tres fases y neutro: L1, L2, L3 y N. Es habitual en cuadros de locales, talleres, comunidades, pequeña industria, bombas, climatización, maquinaria y distribución trifásica con cargas monofásicas repartidas entre fases.
Los cuatro conductores activos del circuito deben atravesar el diferencial. Si el neutro está distribuido aguas abajo, debe pasar también por el aparato. Esto permite que el equipo detecte cualquier desequilibrio de corriente derivado de una fuga a tierra, tanto en cargas trifásicas como en cargas monofásicas conectadas a una de las fases.
Un 4P no se elige solo porque el cuadro sea grande. Se elige porque la alimentación del circuito protegido tiene tres fases y neutro. También es necesario respetar el marcado de bornes y la posición del neutro indicada por el fabricante. Aunque algunos modelos admiten alimentación por la parte superior o inferior, esa posibilidad debe verificarse en la documentación técnica del producto concreto.
En un cuadro trifásico con varios diferenciales, la distribución de neutros requiere especial atención. Los neutros de los circuitos protegidos por un diferencial no pueden mezclarse con los de otro. Tampoco deben conectarse aguas abajo de un diferencial con una barra común que reciba retornos de varias protecciones. Es una de las causas más frecuentes de disparo al poner cargas en servicio.
¿Y si la instalación trifásica no tiene neutro?
Una línea trifásica a tres hilos alimenta únicamente L1, L2 y L3. En ese caso, los tres conductores de fase son los que deben quedar bajo supervisión diferencial. Puede utilizarse un diferencial de 3 polos específicamente diseñado para ello o, cuando el fabricante lo permita, un diferencial de 4 polos con el polo de neutro sin utilizar siguiendo su esquema de instalación.
No conviene improvisar puentes ni utilizar un cuarto polo de forma distinta a la prevista. Hay diferenciales con condiciones específicas de funcionamiento, pruebas internas o conexiones de alimentación que pueden exigir una disposición concreta. La ficha técnica y las instrucciones de montaje del fabricante prevalecen sobre cualquier criterio genérico.
También hay que analizar si posteriormente se añadirá neutro al circuito. Si se prevén cargas auxiliares a 230 V, contactores, fuentes de alimentación, alumbrado o tomas monofásicas desde ese cuadro, puede ser más lógico definir desde el inicio una arquitectura de distribución con neutro y diferencial 4P, siempre que corresponda al diseño de la instalación.
Polos, tipo de diferencial y carga electrónica
El número de polos responde a la topología de la red. El tipo de diferencial responde a la naturaleza de la corriente de fuga. Son decisiones relacionadas, pero no equivalentes.
Un diferencial tipo AC se destina a corrientes residuales alternas sinusoidales. El tipo A detecta además componentes pulsantes de corriente continua y suele ser la elección necesaria cuando existen cargas electrónicas habituales, como placas de inducción, lavadoras, fuentes con rectificación, iluminación LED o variadores sencillos. Los tipos F y B cubren aplicaciones con electrónica de potencia más exigente, variadores, determinadas bombas de calor, recarga de vehículos eléctricos o equipos industriales, según las especificaciones de cada carga y el diseño de protección requerido.
Por tanto, una instalación trifásica con variador no requiere un 4P por el variador en sí, sino porque trabaja con tres fases y neutro si este está presente. El tipo F o B se valorará después atendiendo a las corrientes residuales que pueda generar el equipo. Del mismo modo, una vivienda monofásica puede necesitar un tipo A de 2 polos sin que exista ninguna razón para instalar un 4P.
Los diferenciales inmunizados o SI son útiles cuando hay riesgo de disparos no deseados por transitorios, perturbaciones de red o acumulación de pequeñas fugas asociadas a equipos electrónicos. Los modelos auto rearmables aportan continuidad de servicio en instalaciones donde un rearme controlado tiene sentido, pero no corrigen una mala selección de polos ni un defecto de aislamiento real.
Comprobación antes de comprar o sustituir el diferencial
Antes de elegir la referencia, revise la entrada del circuito y confirme si llegan fase y neutro, tres fases y neutro, o solo tres fases. Después compruebe la intensidad nominal del diferencial, la sensibilidad requerida, el tipo de corriente residual compatible con las cargas y la coordinación con magnetotérmicos, embarrados y secciones de conductor.
En una sustitución, comparar únicamente el frontal del equipo antiguo puede llevar a error. Verifique el número de conductores conectados, la disposición de los neutros, el esquema unifilar del cuadro cuando exista y las indicaciones del fabricante. Si el diferencial antiguo es 4P pero solo hay tres fases conectadas, no presuponga que debe repetirse el montaje sin entender su función en el conjunto.
Finalmente, realice la prueba con el botón TEST tras la puesta en servicio y compruebe que los circuitos desconectados corresponden al diferencial intervenido. El botón de prueba confirma el funcionamiento básico del mecanismo, pero no sustituye las verificaciones reglamentarias ni las mediciones realizadas con instrumentación adecuada.
La elección correcta suele ser sencilla: 2P para fase y neutro, 4P para tres fases y neutro. La diferencia está en no quedarse solo con esa regla y revisar qué conductores activos existen realmente, qué cargas se alimentan y cómo están separados los neutros en el cuadro. Con esos datos claros, seleccionar la protección diferencial adecuada deja de ser una cuestión de intuición y pasa a ser una decisión técnica segura.
