Un cuadro eléctrico no se define solo por el número de magnetotérmicos instalados. La elección de los tipos de aparamenta para cuadros determina cómo se corta la alimentación, qué fallos se detectan, qué cargas quedan protegidas y cuánto tiempo puede permanecer una instalación fuera de servicio tras una incidencia. En una vivienda, un local o una pequeña instalación industrial, mezclar dispositivos sin criterio puede generar disparos intempestivos, falta de selectividad o una protección insuficiente.
La aparamenta eléctrica engloba los equipos de maniobra, corte, protección, control y medida instalados en un cuadro. Cada uno responde a una función concreta, pero todos deben trabajar de forma coordinada con la potencia prevista, el esquema de red, la sección de conductores y las características reales de las cargas conectadas.

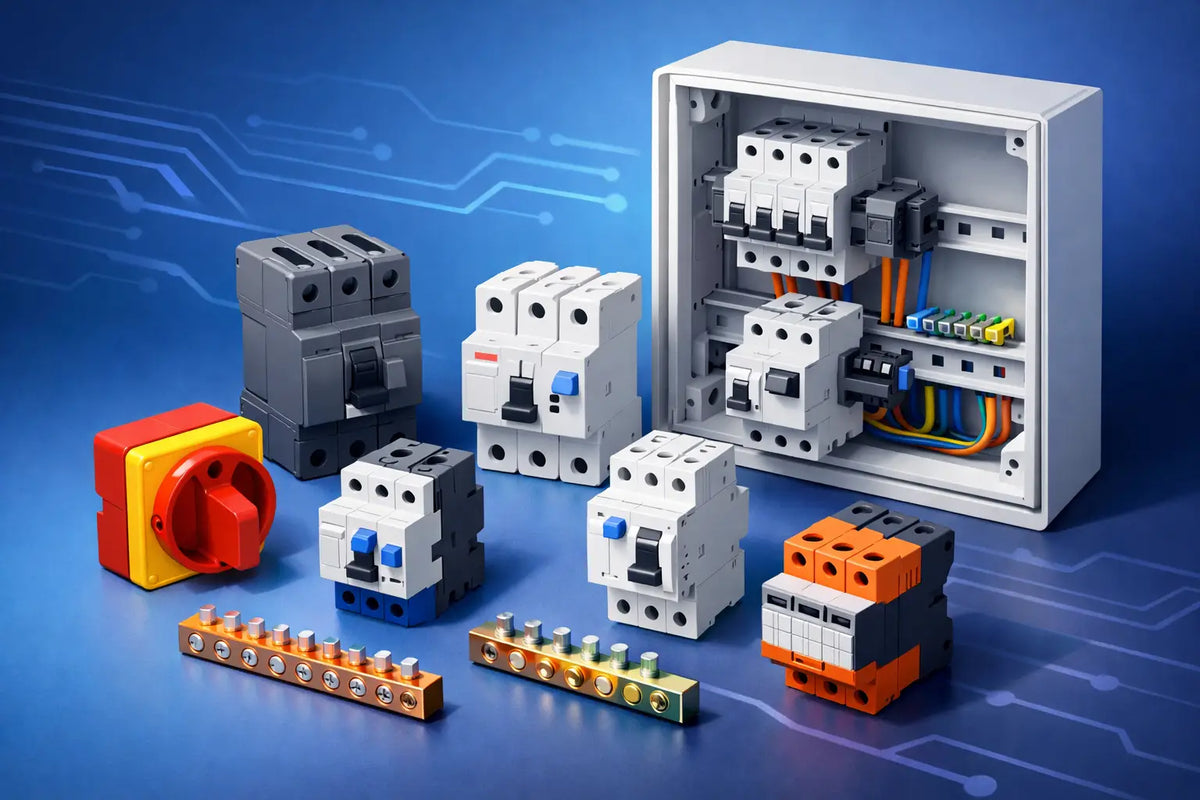

Tipos de aparamenta para cuadros eléctricos
La clasificación más útil para seleccionar material no es solo comercial. Conviene separar la aparamenta por su función dentro de la instalación: corte y seccionamiento, protección frente a sobreintensidades, protección diferencial, protección contra sobretensiones, maniobra y control, y medida o señalización.
En cuadros sencillos, varios de estos equipos pueden ocupar pocos módulos DIN. En cuadros comerciales, comunitarios o industriales ligeros, la coordinación entre protecciones cobra más importancia y pueden requerirse soluciones con poder de corte superior, selectividad entre niveles o protección diferencial específica para cargas electrónicas.
Aparatos de corte y seccionamiento
El interruptor general es el punto de corte principal del cuadro. Puede ser un interruptor automático, cuando además protege contra sobrecargas y cortocircuitos, o un interruptor-seccionador, cuando su función es aislar manualmente la instalación sin aportar esa protección.
El seccionamiento debe permitir trabajar con seguridad aguas abajo. No conviene asumir que cualquier mecanismo de corte sirve como seccionador: el equipo debe estar diseñado y marcado para esa función. En una instalación doméstica, el IGA suele asumir la protección general y el corte. En aplicaciones con mayor intensidad o requisitos de mantenimiento, puede ser necesario complementar el cuadro con un seccionador específico.
También existen conmutadores manuales y automáticos para transferir cargas entre red y grupo electrógeno, red y respaldo o dos líneas de suministro. Su selección depende de la intensidad, del número de polos y de si es necesario conmutar también el neutro.
Magnetotérmicos y protección de líneas
Los interruptores magnetotérmicos protegen conductores y circuitos frente a sobrecargas y cortocircuitos. Son la aparamenta básica para circuitos de iluminación, tomas de corriente, climatización, maquinaria auxiliar o líneas dedicadas.
La intensidad nominal del magnetotérmico debe coordinarse con la sección, el método de instalación y la capacidad admisible del conductor. Elegir un calibre más alto para evitar disparos no soluciona el problema: puede dejar el cable sin la protección adecuada. Si un circuito dispara de forma repetida, hay que revisar la carga simultánea, las puntas de arranque, la sección de línea y la curva de disparo.
Las curvas B, C y D marcan el comportamiento frente a corrientes instantáneas. La curva C es habitual en instalaciones generales por su equilibrio ante cargas convencionales. La curva B puede ser adecuada en circuitos con baja corriente de arranque, mientras que la curva D se reserva para receptores con picos elevados, como determinados motores o transformadores. No debe seleccionarse una curva más lenta sin comprobar que la corriente de cortocircuito disponible garantiza la desconexión exigida.
Además de la curva, hay que verificar el poder de corte. Un magnetotérmico con capacidad insuficiente puede no interrumpir con seguridad una falta de elevada corriente. En cuadros con proximidad a transformador, acometidas de alta potencia o instalaciones terciarias, este dato es decisivo.
Diferenciales: la protección que exige más criterio
El interruptor diferencial detecta corrientes de fuga a tierra y protege frente a contactos indirectos, además de reducir el riesgo asociado a derivaciones de aislamiento. En la práctica, su correcta elección depende de cuatro datos: tipo de corriente residual detectable, sensibilidad, intensidad nominal y número de polos.
Un diferencial de 30 mA es el valor habitual para protección adicional de personas en muchos circuitos de uso final. Sin embargo, la sensibilidad no es el único criterio. Un modelo de 300 mA puede emplearse como protección contra riesgo de incendio o como protección aguas arriba, siempre que la coordinación y la normativa aplicable lo permitan. Instalar 30 mA en toda posición no garantiza una instalación mejor protegida si se pierden selectividad y continuidad de servicio.
Los diferenciales tipo AC detectan corrientes residuales alternas sinusoidales. Su uso queda limitado ante la presencia habitual de electrónica. Para circuitos con lavadoras, placas de inducción, fuentes conmutadas, iluminación LED, climatización, cargadores o variadores, el tipo A suele ser la referencia más adecuada porque detecta también corrientes residuales pulsantes con componente continua.
El tipo F está diseñado para determinadas cargas monofásicas con variadores de frecuencia y ofrece mayor inmunidad frente a disparos no deseados en aplicaciones compatibles. El tipo B se utiliza cuando pueden aparecer corrientes residuales continuas lisas, como en algunos variadores trifásicos, sistemas fotovoltaicos, cargadores de vehículo eléctrico o equipos industriales concretos. No basta con elegirlo por ser una gama superior: debe responder a las características del receptor y a las indicaciones de su fabricante.
Las versiones SI o inmunizadas aportan una mayor resistencia a perturbaciones transitorias y componentes de alta frecuencia que pueden provocar disparos intempestivos. Son especialmente útiles en cuadros con electrónica, iluminación LED extensa, climatización, automatización, informática o cargas que generan ruido eléctrico. En un local donde un disparo diferencial supone parar una caja, una cámara frigorífica o una persiana motorizada, esta elección puede evitar incidencias repetidas.
El número de polos debe coincidir con la red. En monofásica se emplean habitualmente diferenciales de 2 polos. Para redes trifásicas con neutro, lo habitual es utilizar 4 polos. La intensidad nominal del diferencial debe ser igual o superior a la corriente que pueda circular por él y debe coordinarse con la protección de sobreintensidad situada aguas arriba.
Los diferenciales auto rearmables añaden continuidad de servicio. Tras un disparo, comprueban el estado de la instalación y realizan intentos de reconexión cuando no detectan una fuga permanente. Son una solución práctica para segundas residencias, telecomunicaciones, sistemas de frío, bombeos o cuadros sin supervisión continua. No sustituyen el diagnóstico de una avería: si el fallo persiste, el equipo debe permanecer desconectado y la causa debe revisarse.
Protectores contra sobretensiones
La aparamenta de protección contra sobretensiones limita los picos de tensión que pueden dañar equipos electrónicos, automatismos, comunicaciones o electrodomésticos. Las sobretensiones transitorias se asocian a descargas atmosféricas, maniobras de red o conmutación de cargas. Las permanentes suelen relacionarse con fallos de neutro u otras anomalías sostenidas de tensión.
Los protectores transitorios se clasifican, entre otros criterios, por su capacidad de descarga y ubicación dentro de la instalación. Los permanentes vigilan la tensión y desconectan cuando se supera el umbral configurado. En muchos cuadros resulta razonable combinar ambas funciones, pero el montaje debe respetar el esquema recomendado por el fabricante, la longitud de conductores y la protección de respaldo necesaria.
Un protector de sobretensiones no compensa una puesta a tierra deficiente. Su eficacia está ligada a una conexión correcta y a recorridos lo más cortos posible hacia las barras correspondientes.
Contactores, relés y aparamenta de control
Los contactores permiten maniobrar cargas de forma repetitiva mediante una señal de mando. Son habituales en alumbrado de zonas comunes, termos, bombas, ventilación, climatización, resistencias o maquinaria. A diferencia de un magnetotérmico, un contactor no se elige para proteger frente a cortocircuitos: necesita una protección asociada adecuada.
Los relés horarios, relés crepusculares, temporizadores, relés de control de tensión y relés de vigilancia de fase completan la automatización del cuadro. La selección debe considerar la tensión de bobina, el número de contactos, la categoría de empleo y la intensidad real de la carga. Para motores, por ejemplo, importa la categoría de maniobra y no solo la intensidad indicada en condiciones resistivas.
En instalaciones con motores trifásicos, el relé térmico y los relés de falta o secuencia de fase ayudan a proteger el receptor ante condiciones anómalas. Son equipos especialmente recomendables cuando una inversión de fases, una pérdida de fase o una sobrecarga sostenida pueden provocar daños costosos.
Cómo seleccionar la aparamenta correcta
Antes de comprar, conviene partir del esquema unifilar y de la carga real. Hay que identificar si la red es monofásica o trifásica, si existe neutro, la potencia prevista, las corrientes de cortocircuito estimadas y los receptores con electrónica de potencia. Después se definen los circuitos que deben permanecer operativos aunque falle otro ramal.
La división del cuadro en varios diferenciales suele mejorar la continuidad de servicio frente a una única protección para toda la instalación. Aun así, multiplicar diferenciales sin estudiar las fugas acumuladas puede producir disparos. En locales con equipos electrónicos, interesa repartir cargas, elegir tipologías compatibles y valorar modelos inmunizados.
La selectividad también debe estudiarse entre la cabecera y los circuitos finales. Un diferencial selectivo temporizado aguas arriba puede coordinarse con diferenciales instantáneos de menor sensibilidad aguas abajo, siempre que el diseño cumpla los requisitos aplicables. Lo mismo ocurre con magnetotérmicos, fusibles, interruptores de caja moldeada y otras protecciones de mayor calibre.
Por último, comprueba tensión asignada, intensidad, polos, curva, poder de corte, sensibilidad, tipo diferencial, compatibilidad con carril DIN y marcado CE. La referencia correcta no es la más cara ni la de mayor calibre: es la que protege el circuito previsto sin penalizar innecesariamente la disponibilidad de la instalación.
En Bogas Electronics, una especificación clara -por ejemplo, 40 A, 30 mA, 2P, tipo A-SI o 4P para trifásica- permite localizar con rapidez la aparamenta adecuada. Si faltan datos de la instalación, el siguiente paso no es sustituir componentes a ciegas, sino revisar el cuadro, la carga conectada y el motivo real de cada disparo.
