Un diferencial que dispara sin una causa clara hace perder tiempo en una vivienda, un local o una pequeña nave. Uno que no detecta la corriente de fuga adecuada compromete la protección de personas e instalación. Por eso, elegir el mejor diferencial para cuadro eléctrico no consiste en comparar solo el precio, el calibre o si es de 2 polos: hay que relacionar la clase del dispositivo con las cargas reales, la configuración del cuadro y la continuidad de servicio necesaria.
Para una reforma sencilla puede bastar un diferencial tipo A de 30 mA correctamente dimensionado. En cambio, un cuadro con variadores, cargadores de vehículo eléctrico, equipos de climatización inverter o electrónica de potencia puede requerir una solución tipo F, tipo B o inmunizada. La referencia correcta evita tanto disparos intempestivos como una protección inadecuada.

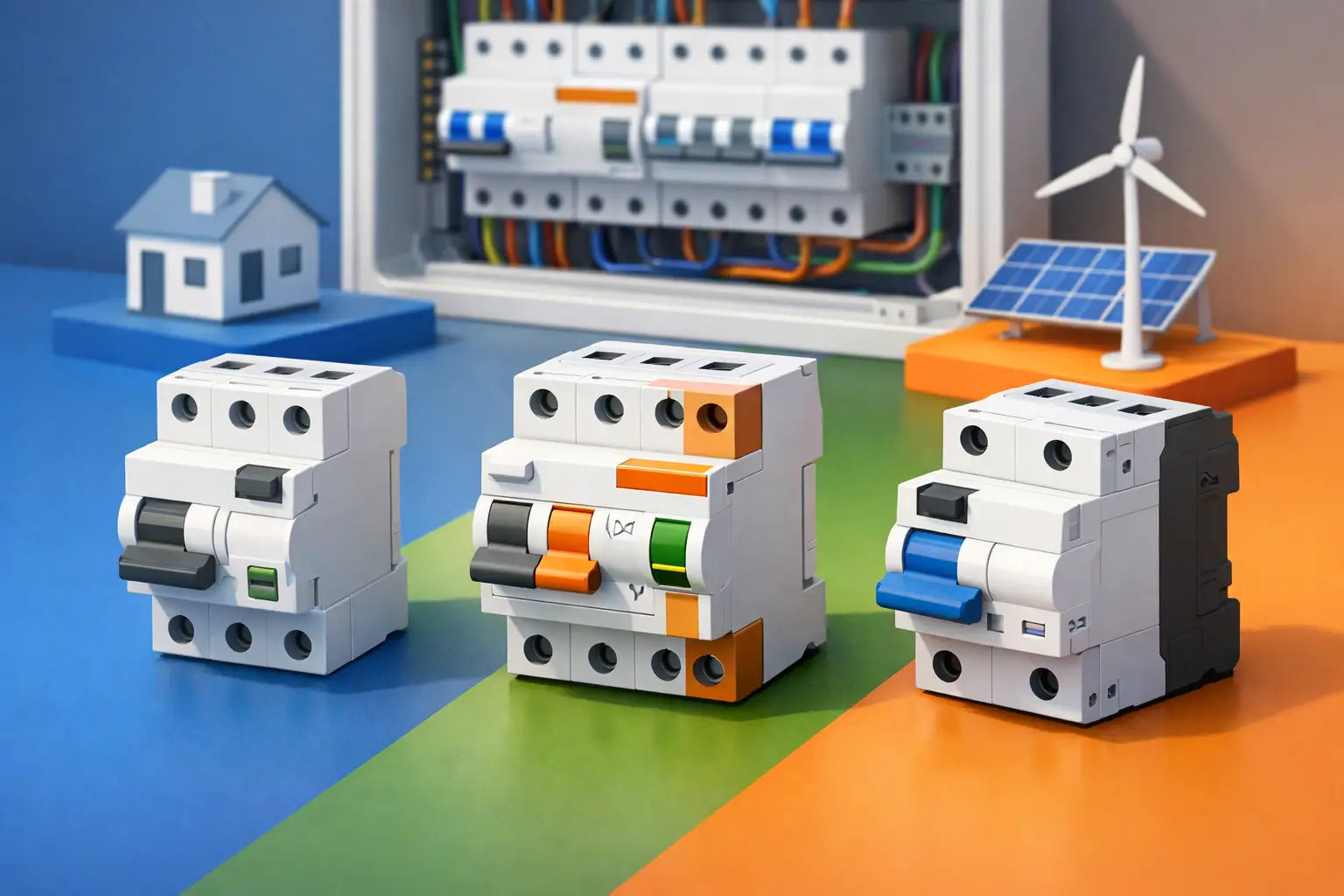

Cómo elegir el mejor diferencial para cuadro eléctrico
Antes de seleccionar una referencia conviene separar cuatro datos: tipo de corriente residual que puede aparecer, sensibilidad, intensidad nominal y número de polos. Son especificaciones relacionadas, pero no significan lo mismo.
La sensibilidad, expresada en mA, determina la corriente diferencial a partir de la cual el equipo debe actuar. En circuitos finales destinados a la protección adicional de personas, la sensibilidad habitual es 30 mA. Sensibilidades de 100 mA, 300 mA o superiores se utilizan en aplicaciones concretas, normalmente con un objetivo de protección frente a incendios, selectividad o protección general aguas arriba, siempre según el diseño de la instalación.
La intensidad nominal, indicada en amperios, es la corriente que el diferencial puede conducir de forma permanente. Un modelo de 40 A no protege frente a sobrecargas por sí solo: esa función corresponde al magnetotérmico o a un dispositivo combinado con protección magnetotérmica. El diferencial debe tener una intensidad nominal igual o superior a la corriente prevista y estar coordinado con las protecciones instaladas aguas arriba.
El número de polos depende de la red. En una instalación monofásica de fase y neutro se emplea habitualmente un diferencial 2P. En un suministro trifásico con neutro, lo habitual es un 4P. Instalar un aparato con una configuración de polos incorrecta puede impedir el corte simultáneo de los conductores necesarios y no responde al esquema de instalación previsto.
El cuarto dato es el más decisivo: la clase o tipo de diferencial. No todos detectan la misma forma de corriente residual. Elegir aquí por costumbre, sin revisar las cargas, es uno de los errores más frecuentes en cuadros nuevos y ampliaciones.
Tipo AC, A, F o B: qué diferencial necesita cada carga
Un diferencial tipo AC detecta corrientes residuales alternas sinusoidales. Es una tecnología básica que puede encontrarse en instalaciones existentes, pero su uso es limitado ante la presencia habitual de equipos electrónicos. Fuentes conmutadas, placas de inducción, lavadoras modernas, iluminación LED, ordenadores o climatización pueden generar componentes de corriente residual que este tipo no está preparado para gestionar del mismo modo.
El diferencial tipo A detecta corrientes alternas sinusoidales y corrientes pulsantes de componente continua. Es la elección habitual para gran parte de las instalaciones residenciales y terciarias actuales, donde predominan cargas con electrónica. No significa que sea válido para cualquier aplicación, pero ofrece una cobertura más adecuada que el tipo AC en cuadros convencionales modernos.
El tipo F está diseñado para determinadas cargas monofásicas con variadores y frecuencias compuestas, como algunos equipos de aire acondicionado, bombas de calor, lavadoras o motores con control electrónico. Soporta mejor ciertas perturbaciones y formas de onda asociadas a este tipo de receptores. Es una alternativa a valorar cuando el fabricante del equipo o el diseño de la instalación lo requiere.
El diferencial tipo B detecta, además de las corrientes cubiertas por los tipos anteriores, corrientes residuales continuas suaves. Tiene aplicación en equipos con convertidores, determinados variadores, instalaciones fotovoltaicas, maquinaria y algunos sistemas de recarga de vehículo eléctrico. No debe instalarse de forma automática en cualquier cuadro por ser una solución más avanzada: hay que verificar las características del equipo conectado, las instrucciones del fabricante y la protección residual ya integrada en el sistema.
En puntos de recarga, por ejemplo, la elección puede depender de si el propio cargador incorpora detección de corriente continua de 6 mA. Si la incorpora y está prevista para ello, la solución diferencial aguas arriba puede ser distinta de la requerida cuando no existe esa detección. La ficha técnica del cargador manda más que una regla general.
Diferencial inmunizado o estándar
La inmunización no sustituye al tipo de diferencial. Un tipo A-SI, por ejemplo, sigue siendo un tipo A en cuanto a las corrientes residuales que detecta, pero incorpora una mayor resistencia frente a perturbaciones transitorias y disparos no deseados.
En instalaciones con muchos equipos electrónicos, iluminación LED, climatización inverter, ascensores, informática, maniobra de motores o líneas largas, los transitorios pueden provocar desconexiones sin que exista un defecto de aislamiento permanente. Un diferencial inmunizado ayuda a mantener el servicio cuando el disparo procede de una perturbación compatible con su diseño, no de una fuga real que deba desconectarse.
La contrapartida es el coste inicial. En un circuito sencillo y con pocas cargas electrónicas, un modelo estándar bien seleccionado puede ser suficiente. En un comercio donde una desconexión deja sin servicio TPV, cámaras frigoríficas, comunicaciones o iluminación, pagar más por una versión SI suele tener sentido operativo.
Tampoco conviene usar la inmunización como respuesta a un problema de instalación. Si el diferencial dispara con frecuencia, primero hay que medir aislamientos, corrientes de fuga acumuladas, estado de neutros, posibles uniones entre neutro y tierra y reparto de circuitos. Un aparato inmunizado no corrige un defecto de cableado ni una fuga permanente.
Auto rearmable: cuándo compensa instalarlo
Un diferencial auto rearmable supervisa el estado de la línea y trata de restablecer el suministro tras un disparo, siempre que la condición de la instalación permita el rearme. Es una solución práctica para ubicaciones sin mantenimiento presencial continuo: segundas residencias, cuartos de telecomunicaciones, bombas, cámaras, alumbrado exterior o pequeños negocios.
Su valor no está solo en volver a conectar. Los equipos de calidad incorporan comprobaciones antes del rearme y limitan los intentos ante un defecto persistente. Aun así, no deben utilizarse para ocultar averías repetidas. Si el dispositivo no consigue rearmar o vuelve a disparar, hace falta una revisión técnica del circuito.
En una vivienda habitual, un auto rearmable puede evitar desplazamientos cuando una perturbación puntual provoca un corte. En una línea que alimenta maquinaria o una carga con riesgo operativo, hay que evaluar si el rearme automático es compatible con las condiciones de seguridad del proceso. No todas las cargas deben volver a energizarse sin intervención humana.
Dimensionado y reparto del cuadro
Un cuadro con un único diferencial para todos los circuitos es sencillo, pero penaliza la continuidad de servicio. Una fuga en el lavavajillas puede dejar sin tensión iluminación, frigorífico, enchufes y climatización. Dividir la instalación entre varios diferenciales mejora la localización de averías y reduce el alcance de una desconexión.
El reparto debe considerar la suma de fugas naturales de los equipos electrónicos. Cada aparato puede aportar una pequeña corriente de fuga a tierra; al acumularse en una misma línea protegida por 30 mA, el margen disminuye. Separar circuitos con alta carga electrónica, climatización o equipos críticos puede evitar disparos por acumulación sin elevar indebidamente la sensibilidad de protección.
También debe comprobarse la coordinación con los magnetotérmicos, la intensidad admisible de la línea, el poder de corte de las protecciones asociadas y el espacio disponible en carril DIN. Si se instala un interruptor diferencial puro, necesita protección contra sobreintensidades. Si se utiliza un diferencial magnetotérmico o RCBO, se integran ambas funciones por circuito, con una mayor precisión en la selectividad y normalmente un coste superior por línea.
En instalaciones donde se requiera selectividad entre diferenciales, el diseño puede incorporar un diferencial selectivo temporizado aguas arriba y diferenciales de alta sensibilidad aguas abajo. Esta coordinación debe calcularse y verificarse: instalar dos equipos con la misma sensibilidad sin estudiar tiempos de disparo no garantiza que actúe solo el más próximo al defecto.
Datos que conviene revisar antes de comprar
Antes de pedir un diferencial, confirme la tensión y red de alimentación, los polos necesarios, la intensidad nominal, la sensibilidad en mA, el tipo AC, A, F o B, y si necesita versión inmunizada o auto rearmable. Añada la compatibilidad con el fabricante de la carga cuando haya variadores, fotovoltaica o recarga de vehículo eléctrico.
Revise también el cumplimiento de la normativa aplicable, el marcado CE y las normas de producto correspondientes, como UNE-EN 61008 para interruptores diferenciales sin protección contra sobreintensidades y UNE-EN 61009 para dispositivos con dicha protección integrada. La elección final debe ajustarse al REBT, al proyecto o memoria de la instalación y a las instrucciones de los fabricantes.
En Bogas Electronics, una referencia bien definida por amperaje, sensibilidad, polos, tipo e inmunización permite comprar con más seguridad y sin pagar por funciones que la instalación no necesita. El mejor resultado no es el diferencial más caro ni el más completo: es el que detecta la fuga prevista, soporta las cargas conectadas y mantiene el cuadro operativo cuando realmente importa.
